網絡型＃Dante技術功放模組
這是我方早期與合作方聯袂打造的高端專業音頻信號放大設備的精品系列。
本系列產品采用先進的Dante技術傳輸網絡數字音頻，這是一種基于3層的IP網絡技術, 為點對點的音頻連接提供了一種超低延時、高精度、低成本的解決方案。Dante技術可以在100M/1000M以太網上傳送高精度的時鐘信號和專業級別的音頻信號，并可以進行復雜的網絡路由功能。
Dante技術，在網絡上傳送超低延時的音頻信號，實現了單線多級（機）遠距離而無雜音的信號傳輸。
主要技術參數：
輸出功率：可選1500W8Ω；750W8Ω；640W4Ω；320W4Ω。（支持定制）
音頻輸入：XRL模擬音頻信號；Dante網絡數字音頻信號
設備聯機路由：視窗界面，專屬Dante工具APP（免費下載）
輔助設備及軟件：專屬硬件聲卡（含數字調音臺）或使用授權虛擬聲卡（windows7以上界面）和PC或筆記本電腦（含iPAD).
DSP控制系統：全部支持EQ；分頻；相位；增益；I/O矩陣與模式；等。
AC電源輸入：專業3通座,220V。
以下是內部協同第三方進行的樣機測試評估報告（部分選錄，僅供參考）
測試條件 | 1.工作電壓：±12V 2.音源輸入：DANTE虛擬聲卡及其相關應用軟件/RJ45網線(L=10m)；模擬音頻XLR端口 3.DSP應用軟件界面：用于DSP參數的調試與儲存 4.辦公電腦：提供DANTE網絡與DSP界面的工作平臺及音頻信號 5.其它設備：配套的主機系統、音箱、外部級聯測試的功放機等 6.把RX0102模組安裝在測試設備殼體的指定位置，上緊螺絲，分別連接好內部的連線、屏蔽線。 | |||
NO. | 測 試 項 目 | 情況描述/問題現象與解決 | 應用的主觀評估 | |
01 | DANTE網絡的聯接與傳輸功能 | 1.通過DANTE控制軟件進行相關路由和數據配置，設備連接成功。RJ45型A/B兩個端口皆可正常連接。 2.但反復二次開機，偶然出現不能正常聯機的現象，即信號傳輸不了。此時查看控制軟件面板界面出現橙黃色的三角形感嘆號標識。返廠測試卻正常。估計僅是用戶端的計算機系統軟硬件的兼容性問題。通常延長連接時間后，此現象可消失。 | DANTE網絡功能的數據傳輸與應用：正常。 | |
02 | DANTE網絡音頻的解調與輸出功能 | 1.PCB內部的音頻輸出端口，有時出現只有一聲道信號輸出的現象。經返廠檢測并固件升級后，已正常。 | 網絡音頻的解調與輸出功能：正常。 | |
03 | DSP參數的調節與儲存功能 | 1.從外部導入預置數據時，系統無響應，即導入數據無效；同時，寫入模組EPPROM的用戶數據無法儲存，即斷電后用戶數據盡失。經返廠再次固件升級和更新UI軟件后，可正常使用了。 2.六種預置數據的儲存與切換功能，測試正常。 | DSP的數據調節與儲存功能：正常。 | |
04 | XLR模擬音頻的輸入與輸出功能 | 單純的XLR卡農口之I/O功能測試，無異常。 | 模擬信號的I/O功能：正常。 | |
05 | DANTE和XLR音源自動切換功能 | 1.默認DANTE，而優先為XLR的功能，測試正常； 2.識別信號的靈敏度太高，手指觸及XLR座子的邊沿時，自動切換功能就會啟動，造成誤判現象。 | 建議修改自動識別的門限閥值，避免信號誤判。 | |
06 | 模組初始化過程的背景噪聲問題 | 開機的初始化過程，出現隱約的背景噪聲（類似雜波噪聲）。數字電路固有的噪聲，常見難題。 | 常規現象，主觀上可接受。 | |
P.01 OF 2 | ||||

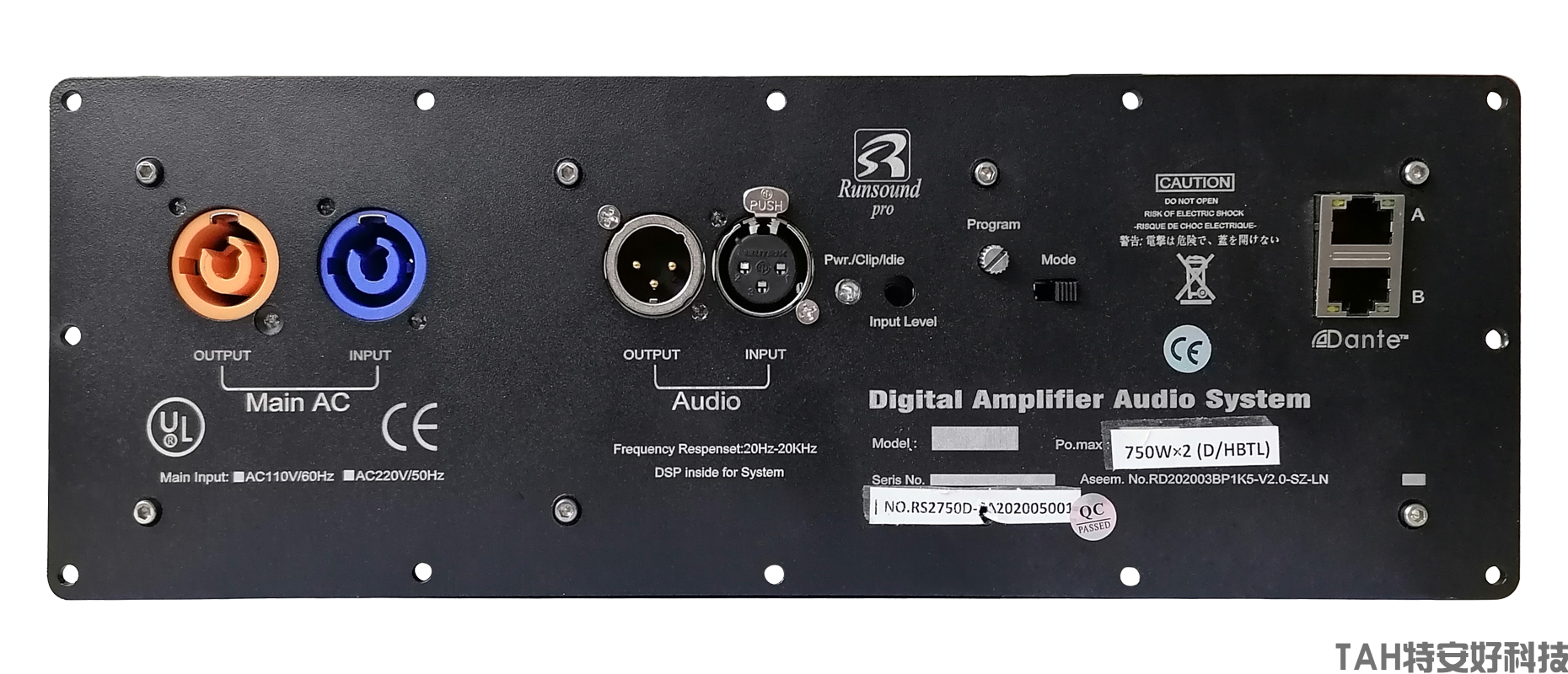

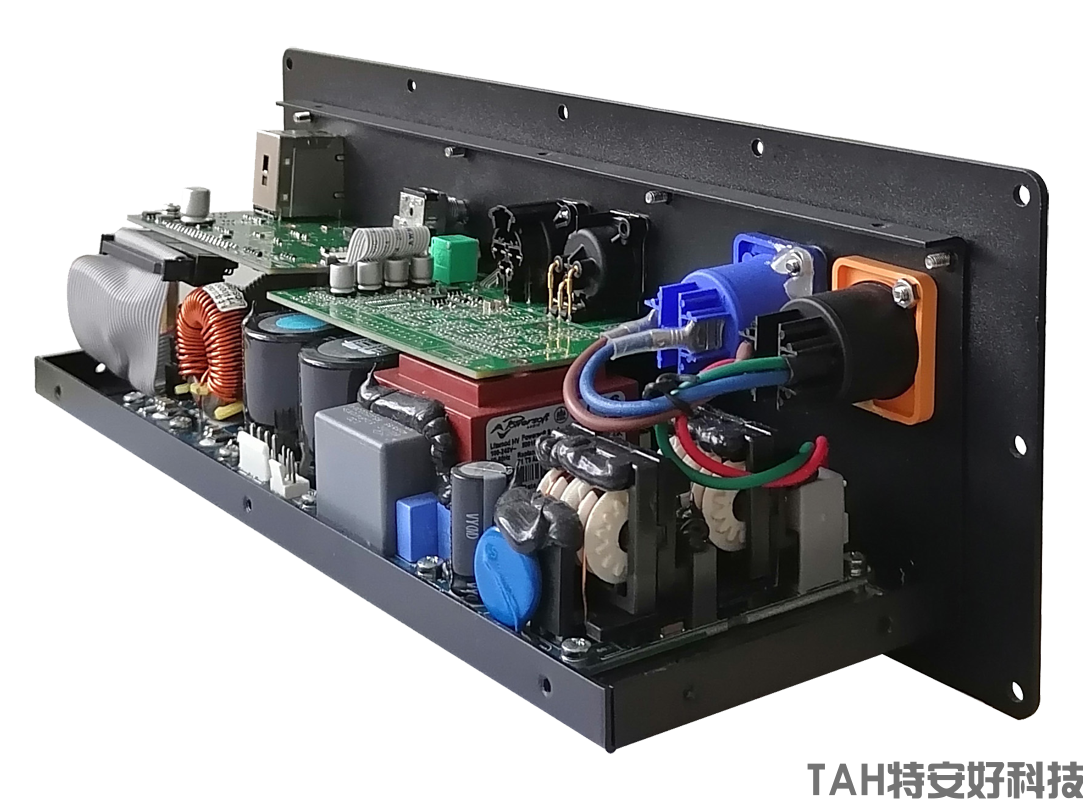

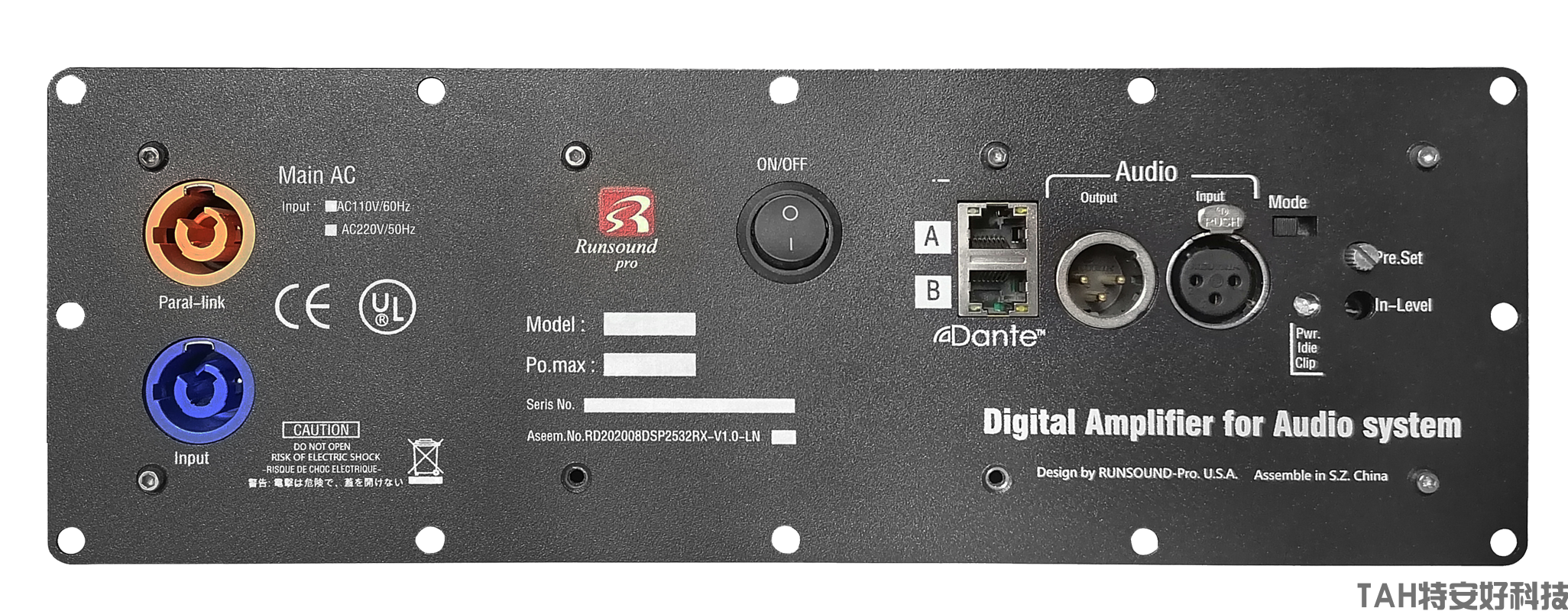

以下是兩款樣機的實物面板和內部圖例：RS-1500DSP(Po=1500W)
